სპეციფიკაციები
ჭრის სიჩქარე: 0-30000 მმ / წთ
გრაფიკული ფორმატი მხარდაჭერილია: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, სხვა
განაცხადის: ლაზერული ჭრა
მდგომარეობა: ახალი
ჭრის სისქე: 6 მმ
CNC ან არა: დიახ
გაგრილების რეჟიმი: საჰაერო გაგრილება
კონტროლის პროგრამული უზრუნველყოფა: FSCUT2000, Chutian სპეციალური ჭრის პროგრამული უზრუნველყოფა
წარმოშობის ადგილი: ანჰუი, ჩინეთი (მატერიკზე)
სერთიფიკაცია: CCC, ISO
მას შემდეგ, რაც გაყიდვების სერვისი მომწოდებელი: ინჟინერი ხელმისაწვდომი მომსახურების მანქანა საზღვარგარეთ
განაცხადის სფეროები

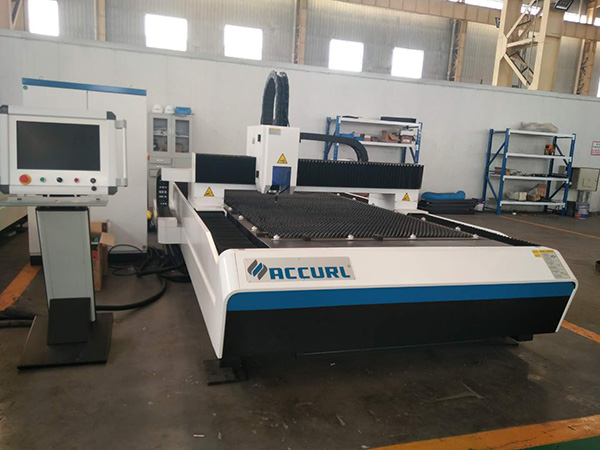

მანქანა იღებს ყველაზე დახვეწილი IPG / SPI ლაზერს, რომელიც აერთიანებს Gantry CNC- ს მანქანას, რომელიც შექმნილია ჩვენი კომპანიისა და მაღალი ძაბვის შედუღების აპარატის შემდეგ, მაღალ ტემპერატურის ანნელისა და სიზუსტის მაქინგის შემდეგ დიდი CNC საღარავი მანქანით. მას აქვს კარგი rigidity და სტაბილურობის ზუსტი ბურთი ხრახნები, წრფივი გიდის წამყვანი პერსპექტივაში. ეს არის ძირითადად ჭრის ფურცელი ლითონის ქვემოთ 8mm მაღალი სიჩქარით და მაღალი სიზუსტით. ოპტიკურ ლაზერს გააჩნია უპირატესობები, როგორიცაა მაღალი სხივის ხარისხი, მაღალი სიკაშკაშე, მაღალი კონვერსიის სიჩქარეები, თავისუფალი, სტაბილური და საიმედო ოპერაცია დაბალი ღირებულება და მცირე ზომის და ა.შ. საჰაერო დახმარებით ჭრის არის ყველაზე მოწინავე დონის ლაზერული ჭრის , რომელიც განსაკუთრებით შესაფერისი უჟანგავი ფოლადისაგან, მუყაოს ფოლადის სიზუსტით ჭრის. იგი ფართოდ გამოიყენება ლითონის პროდუქტები, აპარატურა, ზუსტი აპარატურა, ავტო ნაწილები, სათვალეები, საიუველირო, დასახელება, ელექტრონიკა, სათამაშოები, სარეკლამო და სხვა ინდუსტრია.
აღწერა მანქანა:
1. პროდუქტის სქემა და კომპოზიცია
ოპტიკურ-ლაზერული ჭრის დანადგარი შედგება ბოჭკოვანი ლაზერისაგან, ჭრის ხელმძღვანელისგან, კონტროლის სისტემისგან, გაგრილების სისტემისგან, მანქანა-დანადგარით, გამონაბოლქვის დეგუსტაციის სისტემისგან.
2. პროდუქტის შესრულება
ფართოდ გამოიყენება ჭრის ფურცელი ლითონის, როგორიცაა ნახშირბადოვანი ფოლადი, უჟანგავი ფოლადის, დისკები ფოლადი და სხვა ლითონის მასალები. ასევე შეგვიძლია შევამოწმოთ სხვადასხვა ფორმები და ზომის ნაწილები; ჭრის ყველა სახის ტექსტი, ლოგო და ნიმუში.
ჭრის დიაპაზონი: საბჭო 3000 მმ * 1500 მმ,
ნახშირბადის მოჭრის სისქე: 0.2 მმ -6 მმ
ჭრის სიგანე: 0.08-0.15 მმ
მანქანა X, Y, Z ღერძი სამგზავრო 3000mm * 1500mm * 100mm
პოზიციონირების სიზუსტე: ± 0.05 მმ / 1000 მმ
გაიმეორეთ პოზიციის სიზუსტე: ± 0.03 მმ / 1000 მმ
სტანდარტული მანქანა უსაქმურ სიჩქარეზე: 30 მ / წთ
მაქსიმალური უსადენო სიჩქარე: 50 მ / წთ
1 მმ სქელი ბორბალი O2 მაქს ჭრის სიჩქარე:
(IPG-1000 ლაზერი) 10 მ / წთ
(SPI-CW-1500 ლაზერი) 15 მ / წთ
მაქს ჭრის სიღრმე:
ნახშირბადოვანი ფოლადისაგან (O2) 7 მმ
უჟანგავი ფოლადი (N2) 3.5 ~ 4 მმ
უჟანგავი ფოლადი (O2) 6 მმ
3. პროდუქტის სისტემის ჩამონათვალი:
ლაზერი
FIBER ლაზერები: 1000W (SPI სურვილისამებრ)
გარე ოპტიკური გზა და ჭრის ხელმძღვანელი
ლაზერული ჭრის ხელმძღვანელი მაღალი, ზუსტი ავტომატური ჭრის ხელმძღვანელი
Capacitive სენსორი BCS100, ავტომატური დაიცვას
ფოკუსირება ობიექტივი 25.4 F = 100
მასპინძელი მანქანა
მანქანა პლატფორმა და აქსესუარები 3000mm * 1500mm ჭრის ხელმძღვანელი
X ღერძი ბურთი ხრახნიანი 4010 მაღალსიჩქარიანი ხრახნი; 35 მუნჯი სარკინიგზო; ტაივანის ჰაივინი
Y ღერძი მოძრავი სახელმძღვანელო 5050 მაღალსიჩქარიანი ხრახნიანი; 45 მუნჯი სარკინიგზო; ტაივანის ჰაივინი
პლანეტარული შემანარჩუნებელი VRB140, იაპონიის SHIMPO
ითვალისწინებენ იაპონიას, NSK
მტვრის საფარი Qingdao, HEMA
გადაათრიეთ ჯაჭვი PKK, ჩინეთი
